電捕焦油器后焦爐煤氣激光氧分析系統ERUN-XT3900S

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統項目概述：

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統主要是針對煤化工行業中經過電捕焦油器后焦爐煤氣中的氧氣濃度含量的檢測分析，檢測范圍為0~5%VOL，測量原理為TDLAS可調諧半導體激光吸收光譜技術，可以實現原位在線測量，不需要復雜的預處理系統，測量準確，響應速度快，用于樣氣中的氧含量測量具有明顯的優勢。

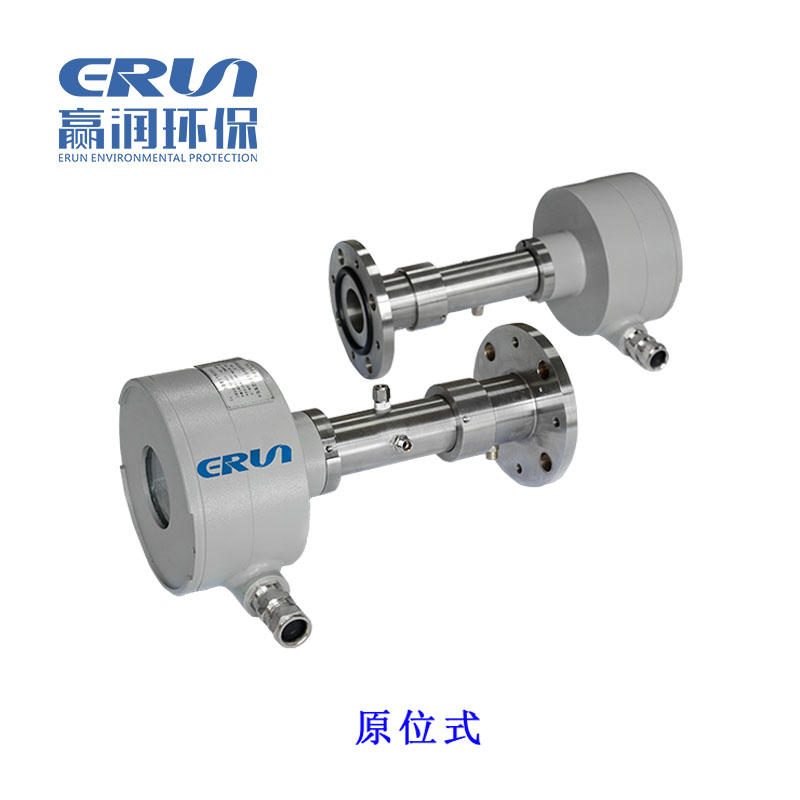

原位式激光氣體分析儀抽氣式激光氣體分析儀

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統產品描述：

1、檢測（取樣點）位置及組份含量

冷卻器廢氣進口
檢測組份：O2：0～5%，0～25%
檢測原理：原位式激光（TDLAS）

2、取樣方式：原位安裝
3、分析系統設計核心：實時在線取樣分析
4、產品概述

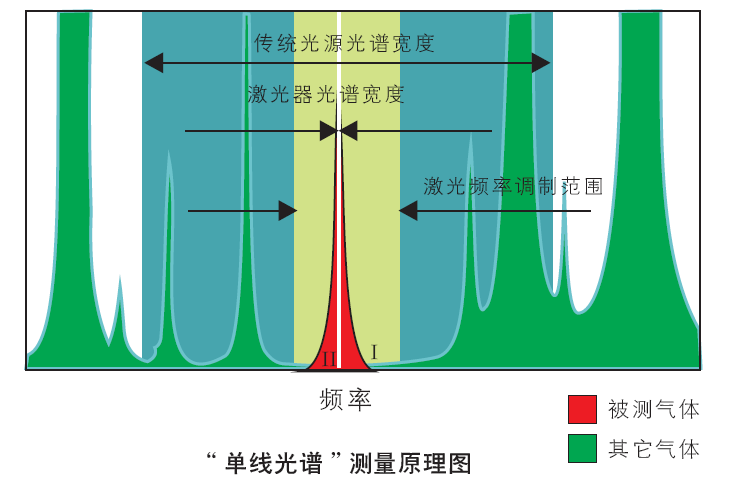

激光分析儀采用TDLAS技術，TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可調諧半導體激光吸收光譜技術的簡稱，該技術利用半導體激光器窄線寬、可調諧的特性（如圖一激光光源頻寬為紅外分光光源的１／１０６），對氣體分子的單個吸收譜線進行分析，所選吸收譜線波長附近無其他氣體組分的吸收譜線，從原理上避免了背景氣體組分對待測氣體的交叉吸收干擾。 TDLAS可調諧半導體激光吸收光譜技術

5、結構圖
電捕焦油器后焦爐煤氣激光氧分析系統結構圖

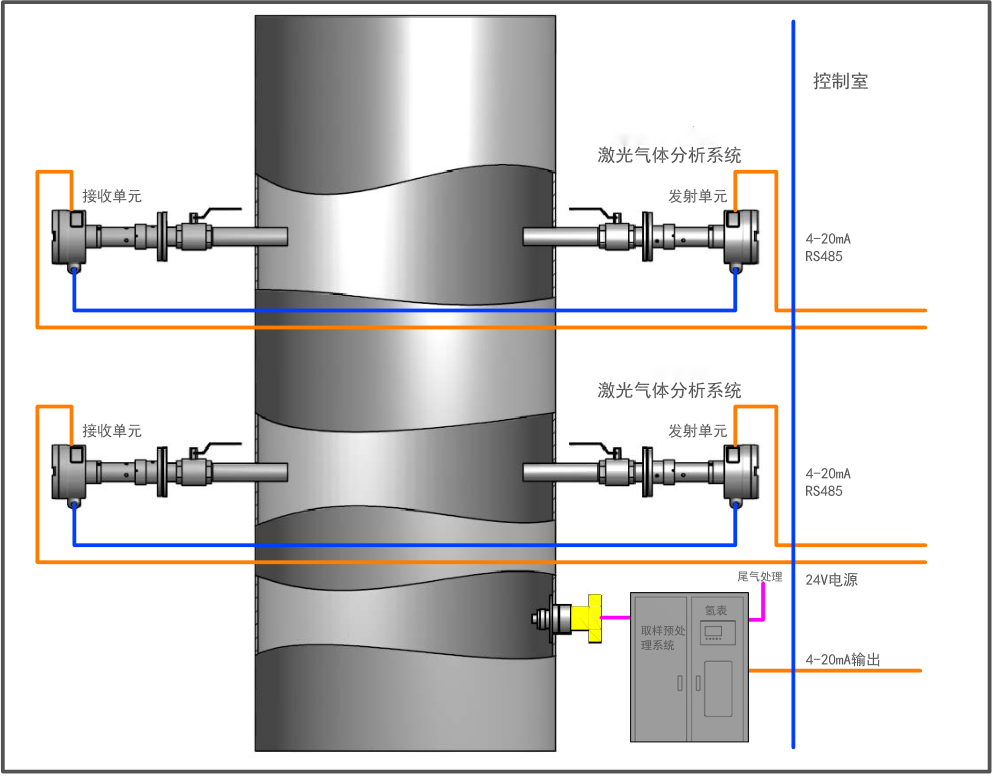

圖2 儀器現場安裝示意圖

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統技術參數：

產品名稱：電捕焦油器后焦爐煤氣激光氧分析系統
型號：ERUN-XT3900S
品牌：贏潤環保
氣體種類：O2 量程范圍：0～5%，0～25%
線性誤差：≤±1% 全量程
量程漂移：≤±1% 全量程
重復性誤差：≤±1% 全量程
響應時間：2S（可調）
吹掃氮氣壓力：0.3~0.8MP（原位式）
防爆等級：Ex d IIC T6 Gb
防護等級：IP65
模擬輸出：4-20mA
儀表供電：24V DC

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統依據標準：

GB3836.01～05-2000 爆炸環境用防爆電器設備
GB50058-92 爆炸和火災危險環境電力裝置設計規范
GB50093-2002 自動化儀表工程施工及驗收規范
GB12519-90 分析儀器通用技術條件
GB11606.1～17-89 分析儀器環境試驗方法
GB50169 電氣裝置安裝工程接地裝置施工及驗收規范
HG/T20505-2000 過程測量與控制儀表的功能標志及圖形符號
HG/T20510-2000 儀表供氣設計規定
HG 20516-2000 自動分析器室設計規定
HG/T21581-95 分析儀表系統管路連接安裝圖冊
HG/T 20636～20639-1998 化工裝置自控工程設計規定
EEMUA NO.138 在線分析儀系統的設計和安裝
ANSI/ASME-B16.34法蘭閥、螺紋閥和焊接閥
ANSI/ASME-B16.5法蘭標準
SH/T 3006-2003 石油化工控制室和自動分析室設計規范
SH/T 3018-2003 石油化工安全儀表系統設計規范
SH/T 3019-2003 石油化工儀表配管、配線設計規范
SH/T 3081-2003 石油化工儀表接地設計規范
SH/T 3104-2000 石油化工儀表安裝設計規范
SH/T 3063-1999 石油化工企業可燃氣體和有毒氣體檢測報警設計規范

ERUN-XT3900S電捕焦油器后焦爐煤氣激光氧分析系統工作條件：

◆ 環境溫度： -10 ℃—45 ℃
◆ 相對濕度：＜ 90%
◆ 工作現場無顯著振動，工作現場無強磁場干擾，并且有良好的接地。
◆ 電源： 220V ± 10% 50Hz ± 10%
◆ 容量：不大于 4KVA
◆ 高純氮氣： 0.4～0.7Mpa
◆ 耗氣量：每小時不大于 20m³
◆ 分析系統適用工況：工藝管路
◆ 樣氣溫度： 0～500 ℃
◆ 樣氣壓力： -10Kpa～+15 Kpa
◆ 粉塵含量：≤ 50mg /m³
◆ 水汽含量：可適用飽和水汽
◆ 輸樣管長：＜ 50m
◆ 有害雜質：水份、粉塵、硫化物、焦油、腐蝕物、結晶物等
