激光氨氣分析系統ERUN-QZ9300S
ERUN-QZ9300S激光氨氣分析系統產品概述：
ERUN-QZ9300S激光氨氣分析系統采用高溫伴熱抽取技術，對脫硝過程中的逃逸氨進行連續在線監測,系統由取樣及傳輸單元、預處理及控制單元、分析單元三部分構成，主要應用于眾多工業領域氣體排放監測和過程控制，例如:燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠、玻璃廠等。
脫銷氨逃逸分析系統采用TDLAS技術(可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy)，為目前國際最先進的氣體測量方法之一，該氣體檢測儀器具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式測量等特點，為實時準確地反映NH3變化提供了可靠保證。

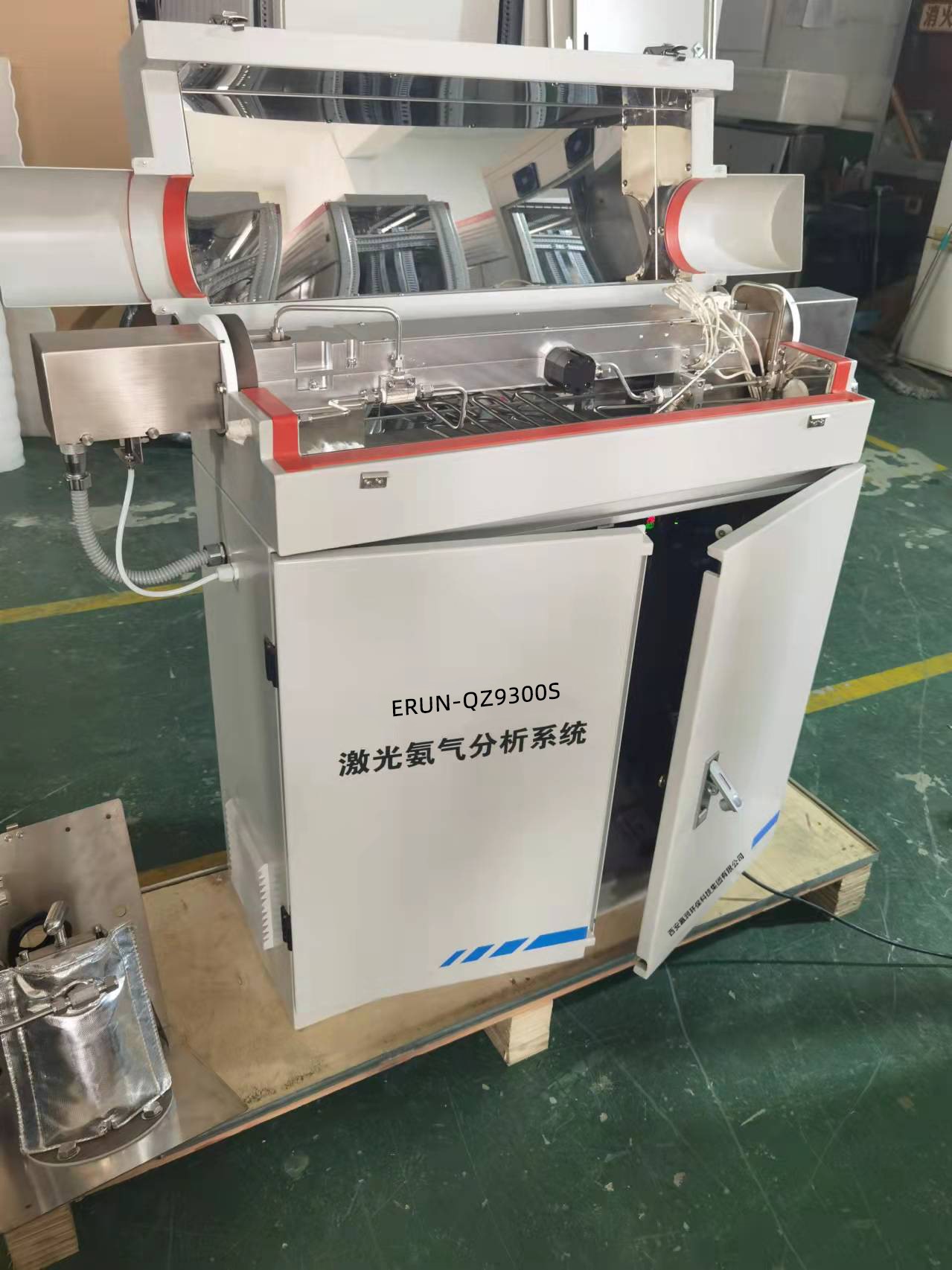

圖1：氨逃逸分析系統產品圖 圖1-1 激光氨氣分析系統實物圖
脫銷氨逃逸分析系統采用TDLAS技術(可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy)，為目前國際最先進的氣體測量方法之一，該氣體檢測儀器具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式測量等特點，為實時準確地反映NH3變化提供了可靠保證。
圖1：氨逃逸分析系統產品圖 圖1-1 激光氨氣分析系統實物圖
圖2：取樣探頭
ERUN-QZ9300S激光氨氣分析系統主要特點：
ERUN-QZ9300S 型取樣探頭用于本系統的樣氣采樣，具有濾塵和伴熱的功能，可以有效的防止采集的樣氣的冷凝，獨特的結構設計使采樣系統更加可靠，樣氣丟失率更小，保證分析系統的穩定和真實；
?產品特點：
（1）該裝置與樣品接觸的部分全部采用316L不銹鋼材料加工制成，高溫條件下抗腐能力很強。配制防雨罩完全可以勝任室外工作環境。
（2）在設計上采用等溫加熱體，結構緊湊，加熱溫度穩定。
（3）過濾器濾芯采用SiC陶瓷過濾器，具有過濾面積大，過濾精度高等特點，更換時可將其從裝置中整體拉出，操作簡單，無需工具，大大地縮短維護更換的時間，并降低了勞動強度。
（4）該裝置除設有一樣氣輸出口外，還設置有一個可復用的反吹／校準口，在配置時可靈活安排氣路。
（5）操作簡單,帶有低溫報警.
（6）濾芯更換無需工具 。
（7）開關方便，帶扣鎖保護罩
（8）高效過濾清潔系統
?技術參數
（1）最高采樣溫度：300℃
（2）最大工作壓力：5bar
（3）采樣腔加熱溫度: 200℃（出廠設定，溫度可調）
（4）電源：220VAC 50/60Hz 400W
（5）環境溫度：－20~80℃
（6）最大粉塵濃度：100g/m3
（7）陶瓷濾芯過濾精度：2μm（其它精度可選，1-10μm）
（8）濾芯尺寸：150*40/20mm
（9）反吹氣接口：OD8/6卡套式接頭。
（10）采樣氣出口：OD8/6卡套式接頭
（11）含采樣探桿：￠25×1200mm/長度可選
（12）安裝附件:安裝法蘭盤\對裝法蘭盤\安裝螺栓\法蘭盤密封平墊
系統流程圖：
如系統流程圖所示，樣氣經采樣探頭，由采樣伴熱管輸送至預處理單元，預處理單元包括常閉型高溫閥SV1，精密過濾器、射流泵，其中SV1閥用于在停止采樣時切斷氣路，精密過濾器用于進一步凈化樣氣，去除樣氣中的粉塵等，射流泵則用于提供樣氣傳輸時的動力，系統由PLC控制實際自動周期采樣及吹掃。所有樣氣流經元件及管路均置于恒溫加熱盒中，防止管路被銨鹽堵塞，減少樣氣損失。
系統參數：
（1）機柜：1146H×860L×325mm，防護等級IP65；
（2）材質：采用2mm鋼板靜電噴涂；
（3）控制系統：采用PLC控制，實現自動采樣、吹掃、故障報警等；
（4）射流泵：使用0.2-0.6MPa壓縮氣源經預加熱后進入射流泵產生采樣動力，采樣流量8L/min，316L材質，防腐蝕，無機械部件，保障長時間穩定運行；
（5）除塵：經過采樣探頭除塵的氣體再經過一級0.2um級過濾器再到氣體分析儀，確保分析儀的長期穩定運行；
（6）加熱： 所有樣氣流經元件及管路均置于恒溫加熱盒中,加熱控制溫度190℃;
（7）系統供電:AC220V,3000W。
?產品特點：
（1）該裝置與樣品接觸的部分全部采用316L不銹鋼材料加工制成，高溫條件下抗腐能力很強。配制防雨罩完全可以勝任室外工作環境。
（2）在設計上采用等溫加熱體，結構緊湊，加熱溫度穩定。
（3）過濾器濾芯采用SiC陶瓷過濾器，具有過濾面積大，過濾精度高等特點，更換時可將其從裝置中整體拉出，操作簡單，無需工具，大大地縮短維護更換的時間，并降低了勞動強度。
（4）該裝置除設有一樣氣輸出口外，還設置有一個可復用的反吹／校準口，在配置時可靈活安排氣路。
（5）操作簡單,帶有低溫報警.
（6）濾芯更換無需工具 。
（7）開關方便，帶扣鎖保護罩
（8）高效過濾清潔系統
?技術參數
（1）最高采樣溫度：300℃
（2）最大工作壓力：5bar
（3）采樣腔加熱溫度: 200℃（出廠設定，溫度可調）
（4）電源：220VAC 50/60Hz 400W
（5）環境溫度：－20~80℃
（6）最大粉塵濃度：100g/m3
（7）陶瓷濾芯過濾精度：2μm（其它精度可選，1-10μm）
（8）濾芯尺寸：150*40/20mm
（9）反吹氣接口：OD8/6卡套式接頭。
（10）采樣氣出口：OD8/6卡套式接頭
（11）含采樣探桿：￠25×1200mm/長度可選
（12）安裝附件:安裝法蘭盤\對裝法蘭盤\安裝螺栓\法蘭盤密封平墊
系統流程圖：
如系統流程圖所示，樣氣經采樣探頭，由采樣伴熱管輸送至預處理單元，預處理單元包括常閉型高溫閥SV1，精密過濾器、射流泵，其中SV1閥用于在停止采樣時切斷氣路，精密過濾器用于進一步凈化樣氣，去除樣氣中的粉塵等，射流泵則用于提供樣氣傳輸時的動力，系統由PLC控制實際自動周期采樣及吹掃。所有樣氣流經元件及管路均置于恒溫加熱盒中，防止管路被銨鹽堵塞，減少樣氣損失。
系統參數：
（1）機柜：1146H×860L×325mm，防護等級IP65；
（2）材質：采用2mm鋼板靜電噴涂；
（3）控制系統：采用PLC控制，實現自動采樣、吹掃、故障報警等；
（4）射流泵：使用0.2-0.6MPa壓縮氣源經預加熱后進入射流泵產生采樣動力，采樣流量8L/min，316L材質，防腐蝕，無機械部件，保障長時間穩定運行；
（5）除塵：經過采樣探頭除塵的氣體再經過一級0.2um級過濾器再到氣體分析儀，確保分析儀的長期穩定運行；
（6）加熱： 所有樣氣流經元件及管路均置于恒溫加熱盒中,加熱控制溫度190℃;
（7）系統供電:AC220V,3000W。
ERUN-QZ9300S激光氨氣分析系統檢測原理：
激光氣體分析儀的測量原理是可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy)，TDLAS最早于20世紀70年代提出。初期的TDLAS技術只是一種實驗室研究用技術，隨著半導體激光技術在20世紀80年代的迅速發展，特別是20世紀90年代以來，基于TDLAS技術的現場在線分析儀表已逐漸發展成熟，能夠在各種高溫、高粉塵、高腐蝕等惡劣的環境下進行現場在線的氣體濃度測量。
可調諧半導體激光光譜吸收技術TDLAS本質上是一種光譜吸收技術，通過分析激光被氣體分子的選擇性吸收來獲得氣體的濃度。它與傳統紅外光譜吸收技術的不同之處在于，半導體激光光譜寬度遠小于氣體吸收譜線的展寬，如上圖。因此，半導體激光吸收光譜技術是一種高分辨率的光譜吸收技術。系統采用特定波長的激光束穿過被測氣體，激光強度的衰減與氣體的濃度滿足朗伯.比爾定理，因此可以通過檢測激光強度的衰減信息分析獲得被測氣體的濃度。采用半導體激光吸收光譜技術的激光氣體分析儀可從原理上抗背景氣體的干擾，測量結果可靠性高。

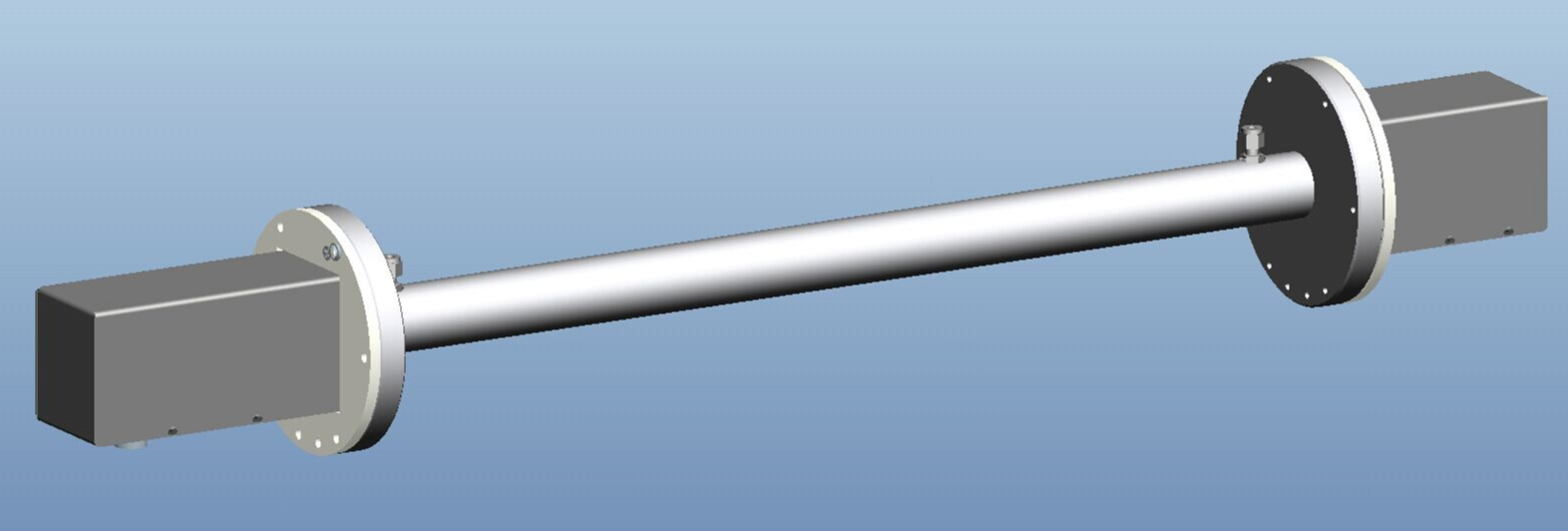

分析單元
